Livrable SEE v1

Liste du matériel / Bill of Material
ITEM |
NAME |
QUANTITY |
BUILT/BOUGHT |
WEIGHT |
MATERIAL |
COMMENT |
1 |
COMMAND HEAD |
1 |
BUILT |
|
PLA |
- |
2 |
BALL |
3 |
BOUGHT |
|
STAINLESS STEAL |
ø8mm |
3 |
SERVO |
1 |
BOUGHT |
|
MIXED |
TGY-225MG |
4 |
SCREW |
4 |
BOUGHT |
|
STEEL |
M2.5 - L6mm |
5 |
SERVO AXIS |
1 |
BOUGHT |
|
PLASTIC |
INCLUDED WITH THE SERVO |
6 |
SPRING |
3 |
BOUGHT |
|
STEEL |
ø0,8mm x øext8,5mm ; L0=35mm STIFFNESS = 260N/m |
7 |
SCREW |
1 |
BOUGHT |
|
STEEL |
INCLUDED WITH THE SERVO L=5, M2 |
8 |
PLATE |
1 |
BUILT |
|
PLA |
- |
9 |
RETAINING RING |
1 |
BUILT |
|
PLA |
- |
Plans des pièces à fabriquer / Drawings for making the parts
Les plans :
Les pièces sont fabriquées sur imprimante 3D "FDM". D'autres technologies sont utilisables mais il conviendra de vérifier les cotes après réalisation. Prévoir l'ajustement (papier abrasif, lime) pour le passage des billes pour obtenir un coulissement sans point dur jusqu'à la retenue.
Les fichiers .stl :
Fichiers STEP

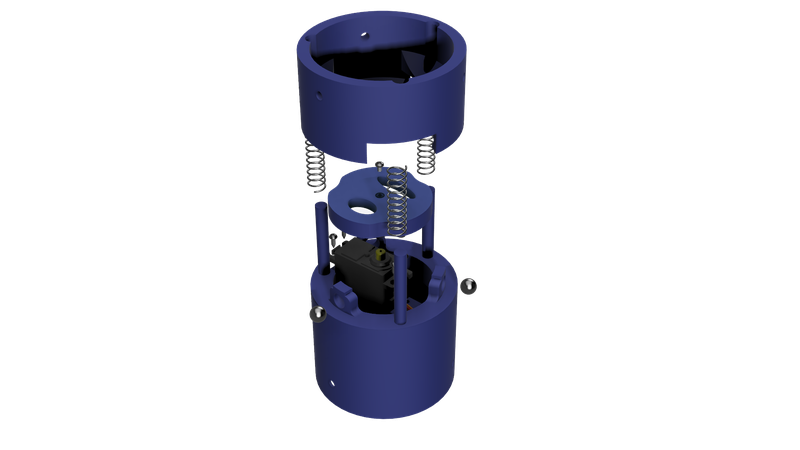

Montage du SEE / SEE Assembly
Imprimez toutes les pièces.
Intégrez le servomoteur dans son emplacement. Vissez-le avec des vis pointues.
Collez le palonnier deux "points" dans le plateau de commande avec de la colle époxy.

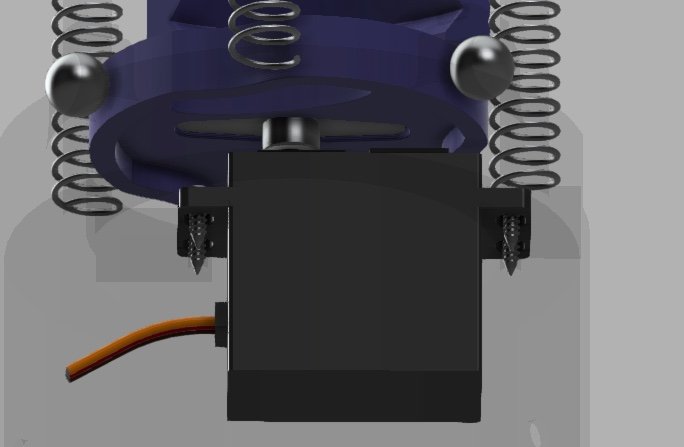

(vue du servomoteur et ses vis. Le palonnier fourni avec le servomoteur est collé dans le plateau de commande)
Insérez les 3 billes par l'intérieur. Elles doivent dépasser légèrement de l'extérieur de leur support sans pouvoir tomber. C'est un point délicat à ajuster (papier abrasif).

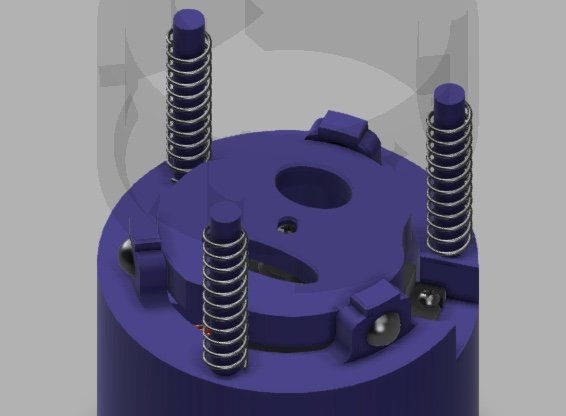

Une fois les billes en place, postionnez le plateau de commande sur l'axe du servoteur et vissez le au centre avec la vis fournie. La position angulaire n'a pas d'importance.
Enfin, enfilez les ressorts et bloquez les avec de la colle cyanolite.

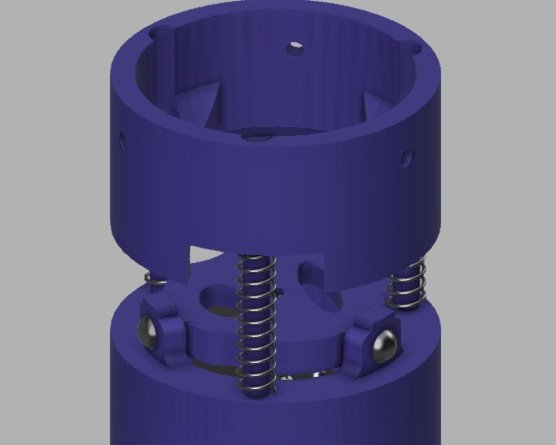

Il reste à acoster la bague supérieure sur les tiges ; elles doivent dépasser légèrement des ressorts à l'état libre.

Le SEE est prêt à être intégré au corps du lanceur.
Utilisation du SEE
<to come>
Lancement d'essai sur base SAS 1
